Sistema de soporte de suelo de armazón para pared de vídeo con panel de pantalla LED ProX de 30' ancho x 23' alto TriGrip

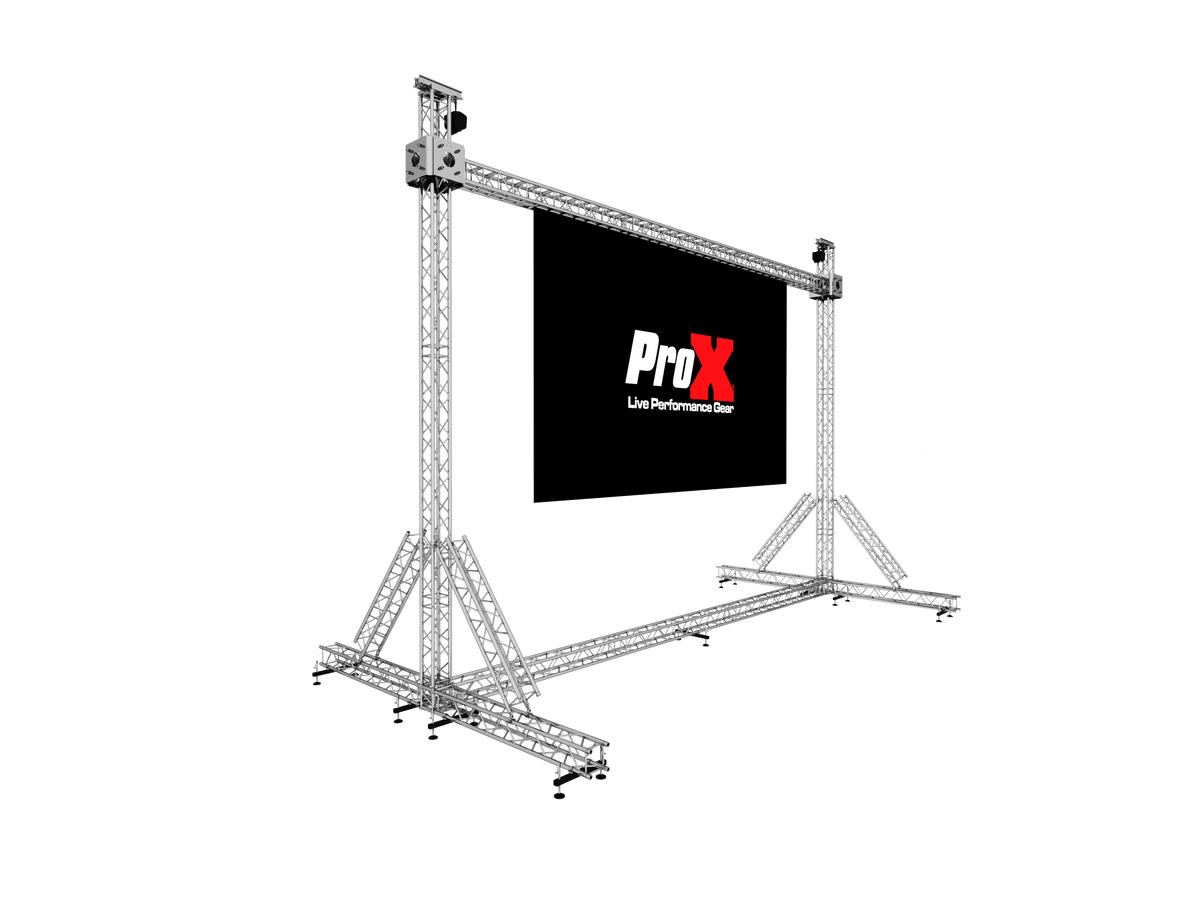

Presentamos el sistema de soporte de suelo para truss de pared de vídeo con pantalla LED ProX XTP-GS3023, un paquete completo de 9,14 metros de ancho por 7,01 metros de alto, apto para interiores y exteriores, diseñado específicamente para instalar paneles de vídeo LED en eventos en directo, festivales, conciertos, producciones corporativas e instalaciones permanentes. Se trata de un sistema completo llave en mano diseñado para elevar su pantalla de vídeo de forma segura y fiable. Nota: Los paneles de pared LED no están incluidos.

Lo que distingue a este sistema La base de este paquete está construida alrededor de las bases de soporte de suelo de torre vertical universales XT-GSBMK3. Estas son unidades con ruedas y gatos de nivelación integrados que se asientan en la base de cada torre vertical, lo que hace que sea rápido y práctico posicionar el sistema en terrenos reales. La configuración de los estabilizadores es lo que define el carácter estructural de este sistema. Cuatro juegos de estabilizadores de soporte de suelo XT-GSOUTS3X2 se extienden horizontalmente hacia afuera desde cada base de torre a lo largo del suelo, con un arriostramiento diagonal que se eleva hasta la torre vertical. Esto crea una huella estabilizadora ancha y de bajo perfil a nivel del suelo que resiste las fuerzas laterales y le da al sistema la confianza estructural necesaria para producciones al aire libre donde el terreno irregular y la carga del viento son preocupaciones reales. Esta es una diferencia significativa con respecto a una configuración de placa base fija estándar y es fundamental para lo que hace que este sistema sea apto para exteriores.

Barra superior ampliada de 9,14 metros para una cobertura de pared de vídeo de gran formato La barra voladiza horizontal que abarca los 9,14 metros de ancho de este sistema se ensambla a partir de segmentos de truss cuadrado F34, lo que le brinda la extensión estructural necesaria para montar una pared de vídeo LED de gran formato en un escenario ancho o área de presentación. El ancho extendido de este sistema en comparación con una configuración de 6,09 metros abre la puerta a instalaciones de pared de vídeo significativamente más grandes, mientras trabaja dentro de la misma arquitectura de soporte de suelo probada. Ya sea que esté cubriendo un gran escenario de festival, un gran telón de fondo corporativo o una instalación permanente que requiera una gran cantidad de espacio en pantalla, la extensión de 9,14 metros es la herramienta adecuada para el trabajo.

Estructura de torre y sistema de bisagras Las torres verticales se elevan desde las bases de los estabilizadores a través de los paquetes de juntas de bisagra XT-HINGEX4, que proporcionan conexiones de bisagra de tubo cónico macho a macho compatibles con los formatos de truss F31, F32 y F34. Dos esquinas de bloque de manguito de cuatro vías XT-BLOCK-MK2 unen las torres verticales y la barra superior horizontal en los puntos críticos de transición de carga. Dos secciones superiores XT-TOPCM se asientan en la cima de cada torre, interconectando la estructura directamente con el sistema de polipasto de cadena y con capacidad para cargas de motor eléctrico o polipasto de cadena manual de hasta 4 toneladas.

Sistema de polipasto de cadena El paquete incluye un par de polipastos de cadena manuales XT-MCH1TX2-30FT de 1 tonelada, cada uno con 9 metros de cadena. Estos son el mecanismo de elevación que eleva la celosía horizontal y la pantalla de vídeo completamente ensambladas a la altura de trabajo. La caída de cadena de 9 metros proporciona un generoso rango de altura en una amplia variedad de escenarios de producción y tipos de lugares.

Construcción de truss cuadrado F34 Todos los segmentos de truss de este sistema están fabricados con aleación de aluminio EN-AWT6 6082, un material de alta resistencia utilizado en todas las aplicaciones profesionales de escenarios y truss. Cada segmento XT-SQ984 mide 3 metros de longitud con una sección transversal de 29 cm por 29 cm. Los tubos principales tienen un diámetro de 5 cm con un grosor de pared de 2 mm. También se incluyen dos segmentos adicionales XT-SQ328 de 1 metro cada uno para una configuración estructural suplementaria dentro del sistema.

Compatibilidad F35 El sistema ProX F35 es una pieza central compatible para la unidad, y añade un quinto tubo central, lo que permite que los paneles LED cuelguen directamente del centro de la estructura, mejorando el equilibrio, la seguridad y la eficiencia. Si bien la celosía F34 estándar es excelente para aplicaciones generales de iluminación y escenografía, las paredes de vídeo LED introducen un peso frontal y centralizado que se beneficia de un punto de suspensión dedicado. ProX F35

Soldadura certificada por TÜV Todos los productos de truss ProX de este paquete cuentan con soldadura certificada por TÜV. TÜV es un organismo de certificación independiente, de terceros y un Laboratorio de Pruebas Reconocido Nacionalmente (NRTL) que proporciona pruebas, inspección y certificación contra estándares de seguridad reconocidos internacionalmente. Esto no es una autocertificación. Es un estándar de calidad verificado de forma independiente que importa cuando vidas y equipos dependen de la estructura aérea.

Compatibilidad F34 estándar de la industria El sistema de conectores cónicos utilizado en todo este paquete sigue las dimensiones F34 estándar de la industria, lo que significa que estos segmentos son compatibles con los productos de truss F34 de muchos otros fabricantes. Esto le da flexibilidad para expandir o integrar con el inventario de truss existente que ya posea.

Fabricado internamente ProX fabrica esta línea de truss en su propia fábrica, lo que significa un control más estricto sobre la selección de materiales, la calidad de la soldadura y las tolerancias dimensionales en cada etapa de la producción. No hay incógnitas de calidad de terceros en la cadena de suministro.

Especificaciones de la celosía de un vistazo Cada segmento de celosía cuadrada XT-SQ984 mide 3 metros de largo (9,84 pies) con un perfil exterior de 30,48 cm por 30,48 cm y un peso unitario total de 19 kg. Los bloques de manguito XT-BLOCK-MK2 miden 47 cm de alto por 57 cm de ancho y profundo, con un peso de 35 kg cada uno. Los segmentos cortos XT-SQ328 miden 1 metro de largo (3,28 pies) y pesan 8,6 kg cada uno. Las secciones superiores XT-TOPCM miden 29 cm de alto por 24 cm de ancho por 61 cm de largo y pesan 12 kg cada una.

Información de balasto y seguridad El balasto NO está incluido en este paquete. Los usuarios deben consultar a un ingeniero cualificado o a un profesional de la producción para determinar el peso de balasto apropiado requerido para su configuración específica de paneles LED, altura y condiciones ambientales. Para una máxima seguridad y protección estructural, ProX recomienda usar un peso de balasto igual al peso total de los paneles LED instalados. Las soluciones de balasto aceptables pueden incluir sacos de arena o contrapesos de acero, dependiendo de los requisitos del lugar, los cálculos de carga y las regulaciones de seguridad locales. La colocación adecuada del balasto y la distribución del peso son esenciales para una instalación segura y estable.

Instalación profesional requerida Siempre verifique el peso total de su carga antes del ensamblaje y uso. ProX publica una Tabla de Carga de Truss disponible para descargar en el sitio web de ProX. Este sistema debe ser instalado y verificado por un aparejador profesional calificado. Las asambleas de balasto y tirantes deben instalarse según los planos de ingeniería para cumplir con los requisitos de certificación. Una instalación incorrecta puede resultar en lesiones graves o daños al equipo. ProX no se hace responsable de los daños causados por el mal uso o la instalación incorrecta.

Todas las marcas registradas y nombres comerciales son propiedad de sus respectivos dueños y se utilizan únicamente para la aclaración de la compatibilidad de nuestros productos con productos de diferentes fabricantes.

Diseñado por profesionales. Construido para artistas. Respaldado por 40 años de excelencia.

Los productos ProX están diseñados por un equipo de profesionales de la industria experimentados que saben de primera mano lo que significa cuando la energía falla a mitad del espectáculo. Desde 1984, ProX ha construido su reputación sobre un principio: cada producto debe rendir tan duro como los profesionales que dependen de él. Escuchamos a nuestros clientes, y sus comentarios del mundo real dan forma directamente a los productos que lanzamos al mercado. El ProX XTP-GS3023 es el resultado directo de esa colaboración. Cuando elige ProX, está invirtiendo en cuatro décadas de experiencia práctica y una marca que nunca ha dejado de elevar el estándar en equipos de rendimiento en vivo.

• Sistema completo de pared de vídeo LED de 9,14 metros de ancho por 7,01 metros de alto para producciones en interiores y exteriores.
• Sistema de soporte de suelo apto para interiores y exteriores, diseñado para soportar fuerzas laterales y cargas de viento.
• Bases de soporte de suelo de torre vertical universales XT-GSBMK3 sobre ruedas con gatos de nivelación integrados para un posicionamiento rápido en terrenos irregulares.
• Estabilizadores de soporte de suelo XT-GSOUTS3X2 que se extienden horizontalmente desde cada base de torre con arriostramiento diagonal para una huella ancha y estable a nivel del suelo.
• Esquinas de bloque de manguito de cuatro vías XT-BLOCK-MK2 que unen las torres verticales y la barra superior horizontal en los puntos críticos de transición de carga.
• Secciones superiores XT-TOPCM con capacidad para cargas de motor eléctrico o polipasto de cadena manual de hasta 4 toneladas
• Polipastos de cadena manuales de 1 tonelada incluidos (par de XT-MCH1TX2-30FT) con 9 metros de cadena para elevar la barra voladiza y la pared de vídeo a la altura de trabajo.
• Paquetes de juntas de bisagra XT-HINGEX4 con conexiones de tubo cónico macho a macho compatibles con formatos de truss F31, F32 y F34.
• Barra superior de truss cuadrado F34 ensamblada a partir de segmentos XT-SQ984 que abarcan los 9,14 metros de ancho.
• Compatibilidad F35 añade un quinto tubo central, permitiendo que los paneles LED cuelguen directamente del centro de la estructura.
• Construcción de aleación de aluminio EN-AWT6 6082 en todo el sistema para una resistencia y eficiencia de peso de calidad profesional.
• Soldadura certificada por TÜV verificada de forma independiente por un Laboratorio de Pruebas Reconocido Nacionalmente (NRTL).
• Sistema de conectores cónicos F34 estándar de la industria compatible con muchos otros fabricantes importantes de truss F34.
• Fabricado en la fábrica de ProX para un control de calidad constante en cada etapa de la producción.
• Paneles de pared LED no incluidos
• Lastre no incluido; consulte a un ingeniero cualificado para conocer los requisitos de lastre adecuados según su instalación específica.
• Se requiere un aparejador profesional para la instalación; consulte siempre la Tabla de Carga de Truss de ProX antes de usar.

Diseñado por profesionales. Construido para artistas. Respaldado por 40 años de excelencia.

Los productos ProX están diseñados por un equipo de profesionales de la industria experimentados que saben de primera mano lo que significa cuando la energía falla a mitad del espectáculo. Desde 1984, ProX ha construido su reputación sobre un principio: cada producto debe rendir tan duro como los profesionales que dependen de él. Escuchamos a nuestros clientes, y sus comentarios del mundo real dan forma directamente a los productos que lanzamos al mercado. El ProX XTP-GS3023 es el resultado directo de esa colaboración. Cuando elige ProX, está invirtiendo en cuatro décadas de experiencia práctica y una marca que nunca ha dejado de elevar el estándar en equipos de rendimiento en vivo.

Todas las marcas registradas y nombres comerciales son propiedad de sus respectivos dueños y se utilizan únicamente para la aclaración de la compatibilidad de nuestros productos con los productos de los diferentes fabricantes.

Los productos ProX Truss utilizan dimensiones estándar de la industria para ser compatibles y poder conectarse con muchos otros productos de truss F34 de otros fabricantes.

⚠️ Notas importantes:

Los paneles LED NO están incluidos.

Todas las instalaciones deben cumplir con los códigos locales, los requisitos del lugar y los estándares de ingeniería. ProX no asume ninguna responsabilidad por el uso indebido, la selección incorrecta del balasto o las instalaciones realizadas sin la evaluación profesional adecuada.

Este producto está diseñado únicamente como hardware de soporte y truss de apilamiento en el suelo y debe usarse de acuerdo con las prácticas aceptadas de la industria para instalaciones de paredes de video LED.

TUV es un Organismo de Certificación de Terceros y un Laboratorio de Pruebas Reconocido Nacionalmente (NRTL). TUV proporciona inspecciones, pruebas, certificación y capacitación, con los objetivos finales de confiabilidad, seguridad y alta calidad.

22.0" Ancho x 105.3" Profundidad x 26.0" Alto

175.3 lbs

1x Sistema de soporte de suelo y celosía para pantallas de vídeo ProX LED, 9,14 m de ancho x 7,01 m de alto TriGrip
